装配式清水保温复合外挂墙板施工技术

一、清水保温复合外挂板技术特点

清水保温复合外挂板通过反打工艺依次浇筑普通混凝土和轻质微孔混凝土，经过养护成型，2层结合为一体，其中普通混凝土作为面层，通过反打工艺达到清水混凝土效果，轻质微孔混凝土作为保温层和持力层。该工程采用的清水保温复合外挂板为60mm普通混凝土+190mm轻质微孔混凝土的双层复合而成，普通混凝土强度等级C30，设计容重2385kg/m³，轻质微孔混凝土强度等级C15，设计容重1350kg/m³。

(1)共计采用209块清水保温复合外挂板，最小尺寸为980mm×2980mm×250mm，

最大尺寸为5380mm×3560mm×250mm，最大外挂板由1.149m³普通混凝土+3.604m³轻质微孔混凝土复合浇筑完成，重8.15t，利用轻质微孔混凝土轻质高强、保温性能好的特点，减轻外挂板3.72t的质量，降低工程的施工难度，节省施工机械费用。

(2)依次将轻质保温复合外挂板普通混凝土和轻质微孔混凝土浇筑成型，每层混凝土均布置钢筋网片，普通混凝土层上间距600mm布置Ø90桁架钢筋，以增加界面结合力，防止2种不同强度等级、不同性能的材料分层脱落。

(3)外挂墙板窗框在生产时使用模具固定预埋，跟主体轻质混凝土层现浇成整体，从源头上解决后期安装窗框漏水问题。

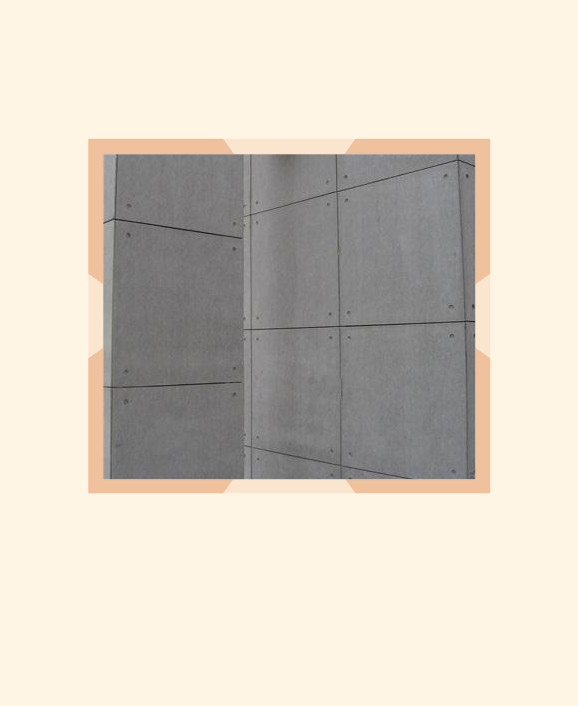

(4)外立面采用清水混凝土饰面，在西侧山墙采用5块光影混凝土竹林装饰，为保证混凝土外立面长久的色泽统一性，使用哑光清水混凝土保护剂，解决了在自然环境下阳光、酸雨、空气、油污等对清水混凝土的侵蚀。

二、 主要节点及细部构造

清水保温复合外挂板采用线支撑式外挂板，按非结构构件设计。外挂墙板与梁结合面采用粗糙面加键槽处理方式，外挂板中预留胡子筋，安装时胡子筋锚固在叠合梁后浇混凝土中。外挂板下部设置2个非承重外拉节点，用以承受平面外水平荷载，保证外挂板具有随动性，以适应主体结构的变形。综合楼清水保温复合外挂板采用3层防水处理，外侧为MS密封胶加Ø30mm发泡聚乙烯棒，内侧为Ø22mm的气密条，中间留有减压槽，墙板底部埋设Ø10mmPVC导管。
