TMS自保温墙体系统设计要求（二）

一、自保温砌筑墙体平面设计宜以2M为基本模数，特殊情况下可采用1M，立面设计及砌体的分段长度尺寸宜以1M为基本模数；门窗洞口尺寸宜与砌块规格尺寸相协调。

二、建筑防潮层以下的墙体、地下室外墙体及屋面女儿墙墙体、阳台栏板不应采用保温砌块（砖）砌体；长期处于浸水的环境不应采用保温砌块（砖）砌体。

三、自保温砌筑墙体砌筑砂浆的强度等级不应低于M5.0，内墙抹灰砂浆强度不应低于M5.0,外墙抹灰砂浆强度不应低于M7.5。

四、外墙砌体厚度不应小于190mm。

五、自保温砌筑墙体及自保温系统的防水设计应符合下列要求：

1 对伸出墙外的雨蓬、开敞式阳台、室外空调机搁板、遮阳板、窗套、外楼梯根部及水平装饰线脚等处，应采用有效的保温和防水措施。

2 室外散水坡顶面以上和室内地面以下60mm的砌体处，宜设计防潮层。

3 卫生间等部位自保温墙体墙下部宜设置高度不小于200mm、强度等级不低于C20的现浇混凝土防水带，外墙现浇混凝土带宜与混凝土梁一同进行保温处理。

4 位于卫生间等潮湿环境的墙体、墙面宜采用专用抗裂抗渗砂浆粉刷等防潮措施。

5 外墙面上水平方向的凹凸部分（如线脚、雨罩、山檐、窗台等），应采取泛水和滴水构造措施；

6 门窗洞口、女儿墙以及密封阳台、飘窗等结构性热桥部位，应有密封和防水构造措施。

7 在保温系统上安装设备及管道，应有预埋、预留及密封、防水构造；

8 其他做法应根据工程实际情况设计，且应满足《建筑外墙防水工程技术规程》JGJ/T 235的要求。

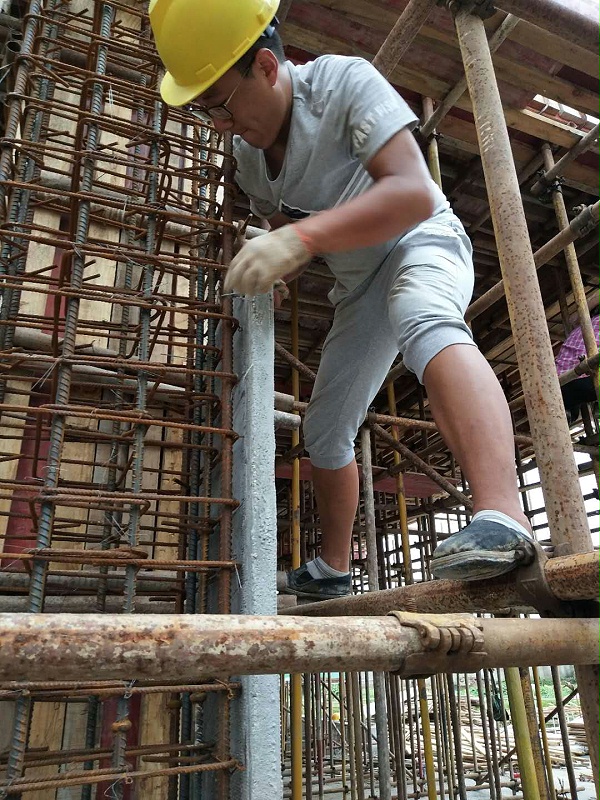

六、当墙长大于5m时，中间应增设间距不大于4m的构造柱；宽度大于2m的洞口两侧、砌体无约束的端部、楼梯间四角应设构造柱。内外墙交接处、外墙转角处宜设构造柱。构造柱宽度不应小于190mm，混凝土强度等级不应低于C20，主筋不应少于4根，主筋直径不应小于φ12，箍筋直径不应小于φ6，箍筋间距不应大于200mm。外墙构造柱应进行保温处理。
