取消
首页 > 托马斯动态
TMS自保温砌筑墙体和梁柱、剪力墙保温处理
一、 TMS自保温墙体系统可用于围护结构外墙工程。墙体平均传热系数、平均热惰性指标、热桥部位传热系数，应符合现行建筑节能设计标准的要求。
二、 TMS常用主规格保温砌块（砖）砌体的当量导热系数和蓄热系数可按表1指标取值，保温砌块（砖）的抗压强度不应低于MU5.0，修正系数取1.15。
|
保 温 砌 块 （砖） |
项目 |
指标 |
试验方法 |
||
|
抗压强度（MPa） |
≥5.0 |
GB/T 4111 |
|||
|
干燥收缩率（%） |
≤0.055 |
||||
|
质量吸水率（%） |
≤18 |
||||
|
抗冻强度损失（%） |
≤25 |
||||
|
抗冻质量损失（%） |
≤5 |
||||
|
表观密度（Kg/m³） |
≤900、≤1000、≤1100 |
||||
|
碳化系数 |
≥0.85 |
||||
|
软化系数 |
≥0.85 |
||||
|
砌体 |
当量导热系数 ［W/（m·K）] |
≤0.25 |
≤0.20 |
≤0.15 |
GB/T 13475 |
|
当量蓄热系数 ［W/（m2 ·K） ] |
≥4 |
≥3.5 |
≥3.0 |
计算指标 |
|

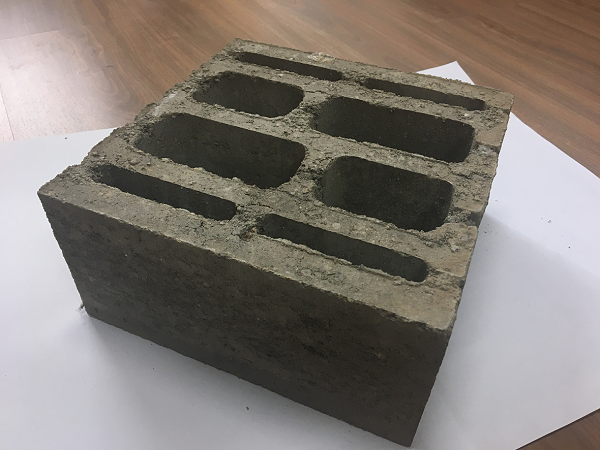

![@MZ]8Z0QAWRCRX2ZWX7V}1R](/mobile/resource/images/d1078ae977b9479e93f9c3db7f44fb30_5_copy.png "@MZ]8Z0QAWRCRX2ZWX7V}1R")
三、TMS自保温砌体砌筑时应使用TMS砌筑砂浆，以保证砌缝部位不产生热桥，修正系数取1.15；抹面时宜使用TMS抹面砂浆，使墙体材料达到一致, 如热工计算需要，可计算热阻，修正系数取1.15。
四、 自保温墙体系统中热桥、剪力墙保温材料（保温一体板）厚度应按热工计算确定，A型（代模板）保温一体板外侧砂浆保护层的厚度宜大于等于10mm，内侧及B型保温复合板的内外侧砂浆保护层的厚度宜大于等于3mm。保温一体板各种材料的导热系数应作修正，其中砂浆保护层修正系数取1.15，XPS板修正系数取1.15，玻化微珠板修正系数取1.20。
