TMS节能与结构一体化热桥、剪力墙保温构造施工要点（一）

一、热桥、剪力墙采用TMS现浇混凝土外墙保温一体板进行保温处理，施工前应根据外墙尺寸确定排板分隔方案并绘制安装排板图，大面墙应尽量使用主规格免拆模板。非主规格尺寸应事先在施工现场用切割锯切割，最小宽度不宜小于150mm。保温一体板A型（免拆模板）相关模板工程的施工应符合《混凝土结构工程施工规范》GB50666、《建筑施工模板安全技术规范》JGJ162等相关标准的要求。

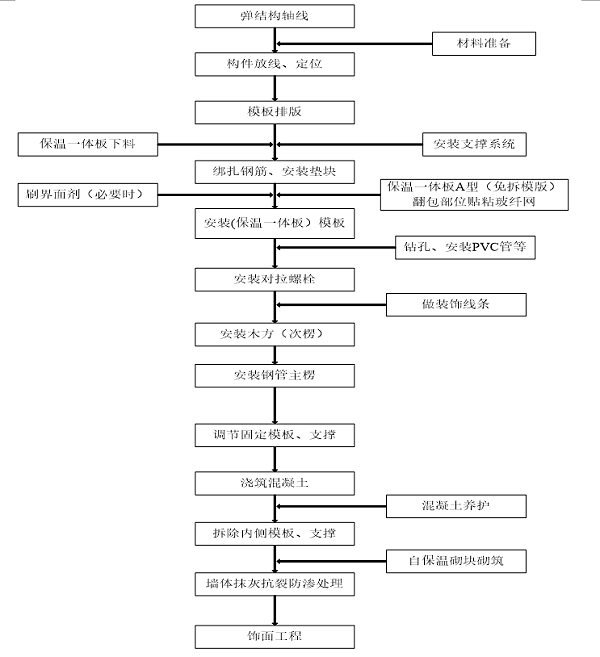

二、 施工流程宜按下图进行。

三、热桥、剪力墙部位外侧采用TMS现浇混凝土外墙保温一体板作保温施工，B型板可在结构钢筋通过验收后进行，A型板须在混凝土保温层垫块或撑块安装固定、内侧模板安装固定后进行。安装时，应按排板图自下而上将一体化锚筋从外侧预打好的孔洞插进保温一体板，从内侧全部拉直并扳成弯钩，挂牢在结构钢筋或箍筋上做临时固定，安装的板缝要密实，板面应平整，板缝隙宽不宜超过2mm。

四、 在TMS现浇混凝土外墙保温一体板B型挂装好后，再在其外侧安装固定模板，模板预留空间要与TMS现浇混凝土外墙保温一体板的厚度一致，不可影响梁柱、剪力墙的厚度。
