TMS混凝土复合保温砌块（砖）自保温墙体系统概述

一、TMS混凝土复合保温砌块（砖）TMS compound insulation concrete block(brick)

以砂石、轻集料和可利用固体废弃物为骨料，以水泥为胶凝材料，并在水泥中掺入少量TMS活性添加剂，经搅拌、成型、养护而成的混凝土多孔砌块（砖），依靠本身的保温性能或在孔洞中置入高效隔热保温材料形成的混凝土复合保温砌块（砖）。简称“TMS保温砌块（砖）”。

按照保温类别分为I类、II类、III类。其中I类为在骨料中复合轻质骨料而在孔洞中未置入隔热保温材料的砌块（砖）；II类为在孔洞中置入高效隔热保温材料的砌块（砖）、III类为在骨料中复合轻质骨料且在孔洞中置入高效隔热保温材料的砌块（砖）。各类砌块（砖）都有与之相适应的半砖和配套砖。

二、TMS 混凝土复合保温砌块（砖）自保温墙体系统  TMS self-insulation wall system with compound isulation concrete blocks(bticks)

由TMS保温砌块（砖）采用TMS砌筑砂浆砌筑而成的自保温墙体配套合理的热桥保温处理构造、剪力墙保温处理构造和交接面处理构造组成的外墙保温系统。简称“TMS自保温墙体系统”。

三、 热桥保温构造 Thermal insulation treating on heat bridge

热桥部位（指钢筋混凝土梁、柱等）外侧设置保温材料进行保温处理，结合抗裂抹面层等组成的构造。

四、 剪力墙保温构造Thermal insulation treating on shear wall

剪力墙外侧设置保温材料进行保温处理，结合抗裂抹面层等组成的构造。

五、交接面处理构造Interface treating

自保温墙体和混凝土梁、柱、剪力墙交接处采用拉结钢筋、增强网、抗裂、防渗砂浆等进行拉结、抗裂、防渗处理的构造。

六、TMS砌筑砂浆 TMS masonry mortar

用水泥等无机胶凝材料、细集料及TMS活性添加剂等原料，在工厂经计量、均匀混合，在施工现场按一定比例加水拌合制而成的具有较高粘结力和保温隔热性能，用于砌筑保温砌块（砖）的干混砂浆。

七、TMS抹面砂浆(TMS plaster mortar)

用水泥等无机胶凝材料、细集料、及TMS活性添加剂等原料，在工厂经计量、均匀混合，在施工现场按一定比例加水拌合制成的具有较高的粘结力、抗裂性能、抗渗性能且具有一定的保温隔热性能，用于自保温砌体抹面的砂浆。

八、TMS现浇混凝土外墙保温一体板TMS outer-wall thermal insulating board for cast-in-place concrete

由内置防腐玻纤网格布的砂浆保护层与燃烧性能为A级或B1级材料的保温层在工厂预制、养护而成，在工程应用时与现浇热桥混凝土或剪力墙混凝土为一体的保温板，简称保温一体板板。此保温一体板分A型和B型。A型可替代模板，作免拆保温模板；B型使用时置于模板内侧（置入方式见图2.0.9-2），不作模板，称作内置保温板。

九、一体化锚筋Integrated ahchor bar

由中空塑料锚栓和固定于塑料锚栓中的金属拉筋合为一体，穿过保温一体板，将保温一体板锚固在现浇钢筋混凝土上的锚固件，称作一体化锚筋。一体化锚筋实物照片及使用示意图，见图2.0.9-1和图2.0.9-2。

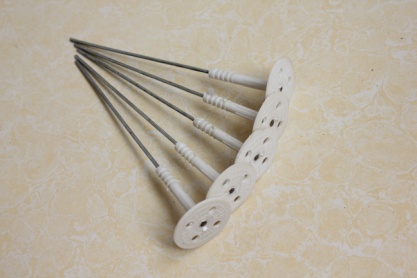

图2.0.9-1 一体化锚筋实物图                                           图2.0.9-2 一体化锚筋使用示意图

                                1-一体化锚筋；2-TMS现浇混凝土外墙

                                                          保温一体板；3-主体结构横向钢筋；4-主体结构竖向钢筋；

               5-主体结构
