墙体自保温系统的细部节点构造

1.现浇系统中与保温板相配套的自保温翻体设计应符合国家和江苏省相关标准的规定；填充墙体的自保温体墙外侧应与保温板外侧处于同一垂直面上，构造见图。

                                                                        混凝土梁与自保温墙体连接平面构造

2.外墙阳角和门窗外侧洞口周边及四角部位应按下列要求实施增强：

⑴在建筑物首层外墙阳角部位的抹面层中应设置专用护角线条增强，护角线条位于两层网布之。

⑵二层以上外墙阳角以及门窗外侧周边部位的抹面层中应采用附加增强网，附加增强网搭接宽度不应小于 200mm

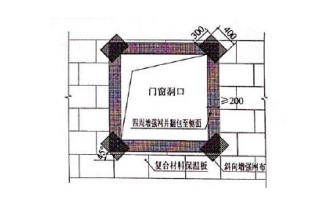

⑶门窗外侧洞口四周，应在 45°方向加贴 300mmX400mm 的增强网布。构造见图

                                                                                      门窗洞口部位构造示意

3.外墙勒脚部位外保温构造见图，其底部应设置铝合金底座托架。托架离散水坡高度应适应建筑结构沉降而不导致外墙外保温系统损坏。

                                                                                              勒脚部位构造示意

4.女儿墙部位保温采用本系统时应设置混凝土压顶或金属板盖板，其构造应按照图。

                                                                                      女儿墙部位构造示意

5.门窗洞口、墙角部位的外保温构造应符合下列规定，其构造见图：

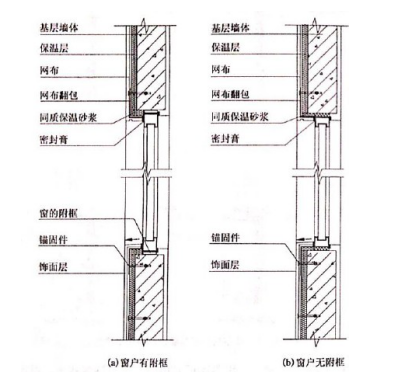

                                                                                 外贴系统非幕墙建筑门窗细部构造

⑴门窗外侧洞口四周侧墙可采用同质保温砂浆找平，厚度不应小于 20m，与门窗框间预留 5mm

缝隙，用硬泡 PU 材料填充，然后用嵌缝密封胶嵌维，

⑵墙角处保温板应交错互锁。门窗洞口四角墙面保温板不得拼接，应采用整块保温板切割成

L 形，保温板接缝应离开角部至少 200mm，四侧宜采用同质保温砂浆粉刷，厚度不小于 20mm。

⑶门窗的收口处，阳角复合材料保温板与门窗框间应留   6~10mm   的缝，打硅酮耐候密封胶填背村。

                                                                                    现浇系统非幕墙建筑门窗细部构造

6.檐沟部位的上下侧面均应采用保温板整体包覆，构造见图

                                                                                            檐沟部位构造示意图
