江苏墙体自保温空腔构造支护应符合的要求

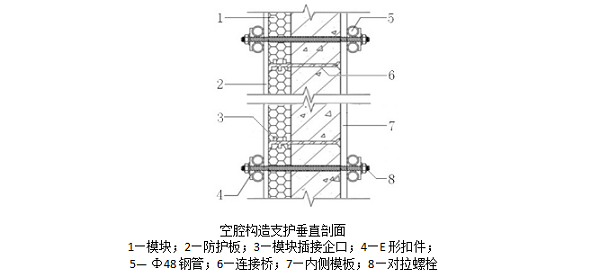

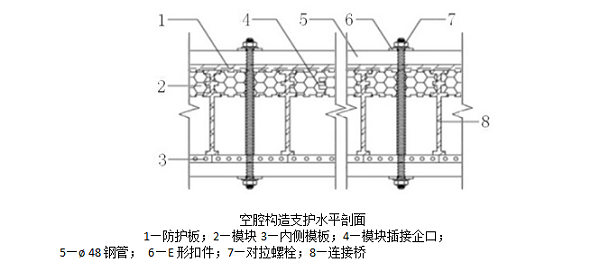

1、用与墙垛几何尺寸相同，且厚度不小于15mm的复合木模板（简称防护板）满贴在模块外表面。再用3形扣件将两根直径为48mm的水平钢管通过穿墙对拉螺栓分别固定在防护板和模板的外侧，紧固空腔构造，锁定螺栓的扭矩不应小于0.1Kn.M；

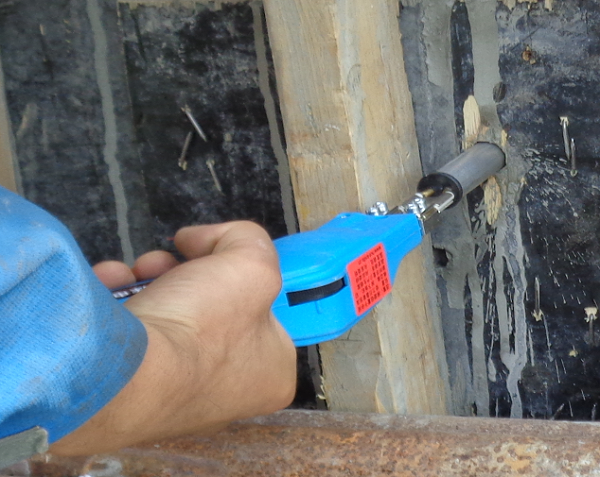

       2、穿墙对拉螺栓应水平穿过空腔构造，穿过模块的螺栓贯通孔，用

                                                                                                        块切割

            Ⅱ型模块切割器打孔，含在空腔构造内的螺栓杆用硬质塑料套管通长防护，且穿至模块内30-40mm即可。如下图：



3、空腔构造垂直度校正

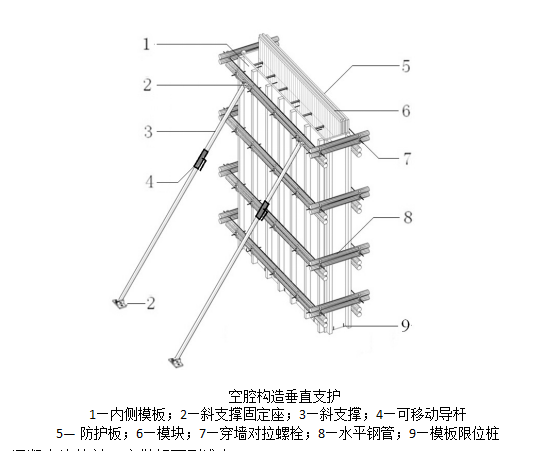

      空腔构造垂直度校正时，先将两个斜支撑固定座分别通过两个M12膨胀螺栓和M10连接螺栓锚固在楼地面和模板外侧的两根钢管上（支撑固定座也可改用预先埋设于现浇楼板内的25的钢筋），再将斜支撑杆的两端分别插入两个固定座内，调整斜支撑杆上的可移动导杆，校正垂直度。墙体模板校正后方可进行顶板模板支设。
