外墙装修过程中我们都知道外墙受到天然环境的因素影响涂料涂刷完成常常会泛起裂痕等现象，在涂刷的涂刷施工过程中我们应该如何做好防护措施？装修过程中外墙保温涂料施工完成泛起开裂的原因需留意装修材料的因素。

1、构造原因外墙外保温体系使主体结构所受的温差作用大幅度下降，温度变形大大减小，对结构墙体起到了很好的保护作用，并可有效阻断冷（热）桥。但因其直接随天然界各种因素的影响，所以对体系构造的要求更高，设计时应充分考虑热应力、水、风、不平均沉降等因素的影响。当前广泛应用的外保温体系泛起包含饰面层在内的整个体系开裂，多为体系构造本身不足造成的。

2、材料原因保温材料（1）模塑聚苯板：采用密度在15kg/m3以下的聚苯板，密度低，易变形，抗冲击性差，造成保温层、防护层、饰面层开裂；不符合在天然前提下陈化42d或在60℃蒸汤中陈化5d的陈化时间要求；因为工期长或隔年施工等原因，造成聚苯板表面粉化，导致聚苯板粘贴不牢。（2）挤塑聚苯板：密度大、强度高，因为自身变形及温差变形而产生的变形应力也大，造成板缝处开裂。（3）聚苯颗粒：国家级火把计划项目重点新产品，但和易性较差、易滑坠；强度高，干缩较大，易空鼓、开裂。 防护层材料由抹面砂浆与增强网构成的防护层对整个保温体系的抗裂机能起着枢纽作用。抹面砂浆的柔韧极限拉伸变形应大于最不利情况下的自身变形（干缩、化学、湿度、温度变形等）与基层变形之和，从而保证防护层抗裂性要求。复合在抹面砂浆中的增强网（如玻纤网格布）的使用，一方面能够有效增加防护层的拉伸强度，另一方面可以有效地分散应力。

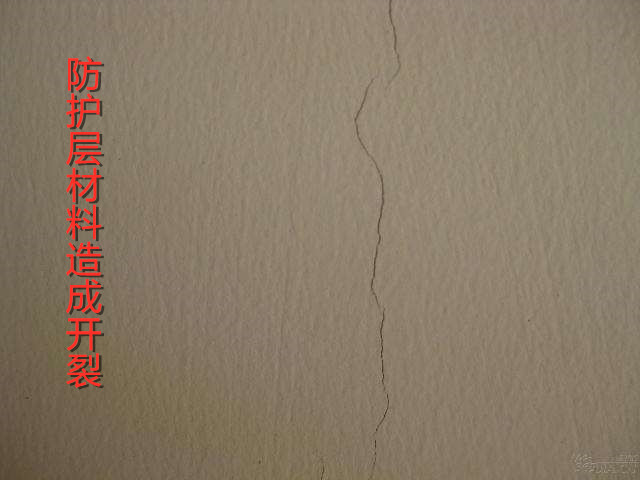

防护层材料造成开裂的原因有：

（1）采用普通水泥砂浆防护层（2）配制的抗裂砂浆柔韧性不够（3）抗裂砂浆层过厚，收缩大，导致开裂。（4）使用分歧格的玻纤网格布，断裂强力低，耐碱强力留存率低，引起防护层开裂。涂料饰面层材料涂料饰面层应具有良好的防水、透气及抗裂机能。腻子与涂料应着重考虑柔韧变形而不是强度。显然，从抹面抗裂砂浆-腻子涂料，变形性逐层增加是保证保温体系抗裂机能的理想模式。

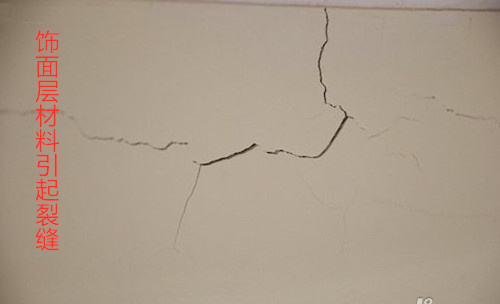

由于饰面层材料引起裂缝的原因有：

（1）采用刚性腻子，腻子韧性不够，无法抵挡防护层的开裂。（2）采用不耐水的腻子，受水浸渍后产气愤泡、开裂。（3）采用不耐老化涂料，经由2年就会开裂、起皮。（4）采用不透气的涂料，使得体系内部的水汽无法排出，造成起泡、起皮。（5）采用与腻子匹配的涂料，例如，在聚合物改性腻子上使用溶剂性涂料，造成腻子中的聚合物溶解而破坏腻子机能。
