一、初识玻璃棉与岩棉

伴随着建筑节能的不断推进，外墙保温材料的种类日益增加，因为保温防火规范要求的溘然加剧，导致外墙外保温市场的严峻混乱。一些不符合或者不适合上墙要求的材料，接踵被使用在外墙外保温中。其中就包括玻璃棉。

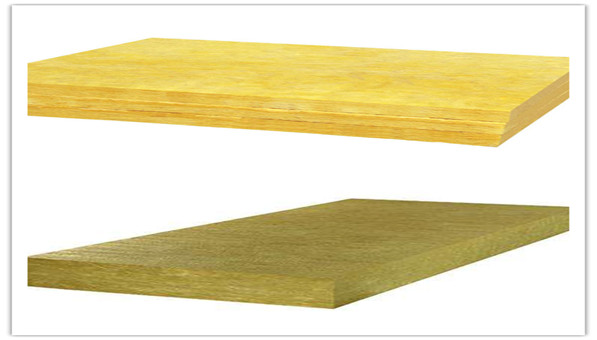

玻璃棉属于玻璃纤维中的一个种别，是一种人造无机纤维。玻璃棉是将熔融玻璃纤维化，形成棉状的材料，化学成分属玻璃类，表面一般采用铝箔纸。

目前国内的A级材料，推得最广、用的最不乱的就当属岩棉外墙外保温系统了。岩棉外墙外保温系统采用憎水型岩棉板，作为系统的保温层。憎水型岩棉板以自然岩石为主要原料，掺入少量高炉矿渣。经高温熔融、离心喷吹制成的一种矿物质纤维，在掺入一定比例的粘结剂和添加剂后经摆锤压制并裁割而成。

二、 参数性能比较

1. 施工方面：岩棉板所采用的是粘钉结合的方式，此方式大大保证的岩棉板的安全性，而玻璃棉因为其特性不能进行抹灰，故只能进行锚固形式固定，而玻璃棉没有压缩强度，所以板子本身相对较软，在锚固施工时很难施工。其安全性也相对降低。岩棉板施工轻易，平整度能有效控制，玻璃棉无法保证其平整度。

2. 出产工艺：岩棉板的出产工艺产用国际长提高前辈的摆锤法三维立体交织而成，而玻璃棉无法采用此施工工艺，只能采用平织法出产。所以其强度无法知足上墙的要求。

3. 强度要求：作为可以用于上墙的A级材料（棉制品），要知足两方面强度的要求，1）是压缩强度需≥40Kpa，2）垂直于板面的拉伸强度需≥7.5Kpa。玻璃棉的这两个指标为0。

4. 酸度系数：岩棉板的酸度系数≥1.6，玻璃棉的酸度系数≤1.6。而酸度系数越高对板的强度，耐高温、耐久性等机能有明显的进步。

5. 尺寸不乱：岩棉板的尺寸不乱性相对比较不乱为≤1%，而玻璃棉的尺寸不乱性在≥8%。尺寸不乱性对保温系统有着至关重要的影响，尺寸不乱性差，轻易使保温板膨胀或收缩，导致饰面层破坏，影响保温系统。

6. 工作温度：岩棉板的工作温度可达650℃；玻璃棉的工作温度在250℃，固然同为A1级防火材料，但两者在工作温度上的差别仍是相称显著的。

7. 耐火时间：岩棉板耐火时间为4h；玻璃棉的耐火时间为0.5h。

8. 导热系数：岩棉板的导热系数为≤0.040(W/m·k)（政府划定），目前实际导热系数能做到0.036（W/m·k）~0.037（W/m·k）。与玻璃棉的0.035（W/m·k）的导热系数基本差未几。

9. 干密度：相对于岩棉板140~160kg/m3的干密度，玻璃棉的10~16kg/m3就轻了良多，这是玻璃棉的一大上风。

10. 吸水性：憎水型岩棉板的憎水率为≥99%，吸水率为≤1kg/m3（浸水24h的吸水率），而玻璃棉的吸水率为≥3kg/m3。同时玻璃棉的尺寸不乱性又比岩棉板要差。一旦吸水，很轻易膨胀，从而破坏保温系统。

三、 做最适合的选择

岩棉外墙外保温系统拥有欧洲30多年的薄抹灰经验，适适用于装饰灰浆、涂料（非弹性）及幕墙干挂，应用层面广。而玻璃棉只合用于幕墙形式，表面不能进行抹灰。根据现行的外保温相关划定，幕墙内部的保温板必需进行抹灰处理，而玻璃棉是无法达到这一要求的。故根据在外墙外保温系统的多年经验以为，玻璃棉制品还不能达到用于外墙外保温系统的要求。
